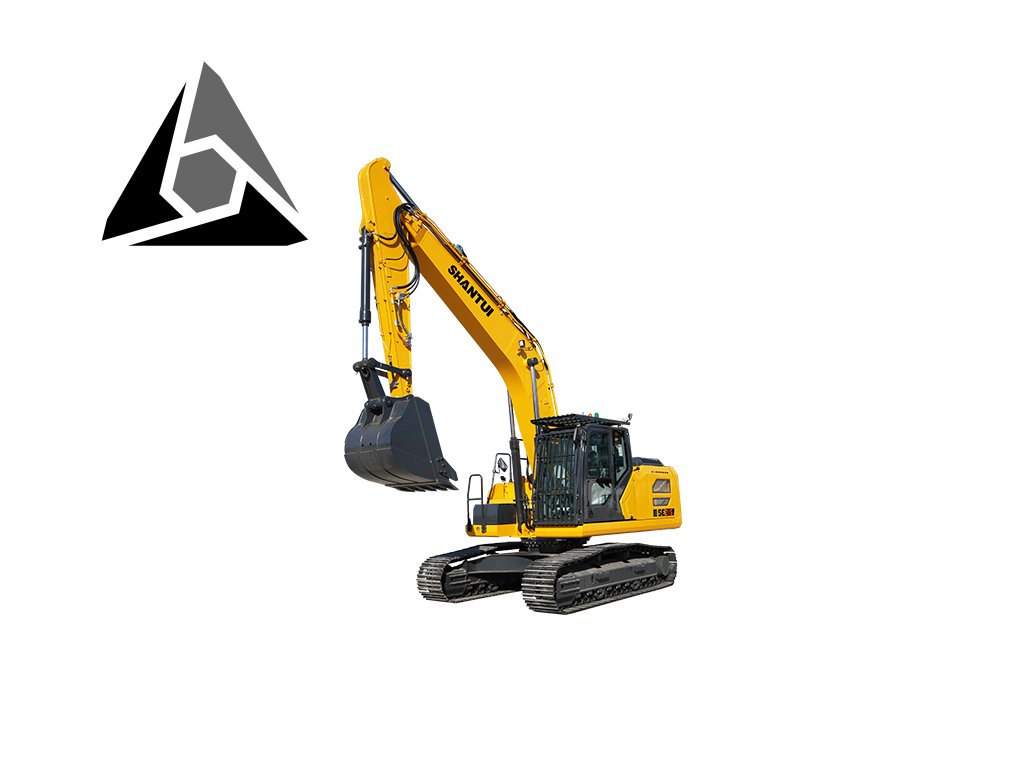

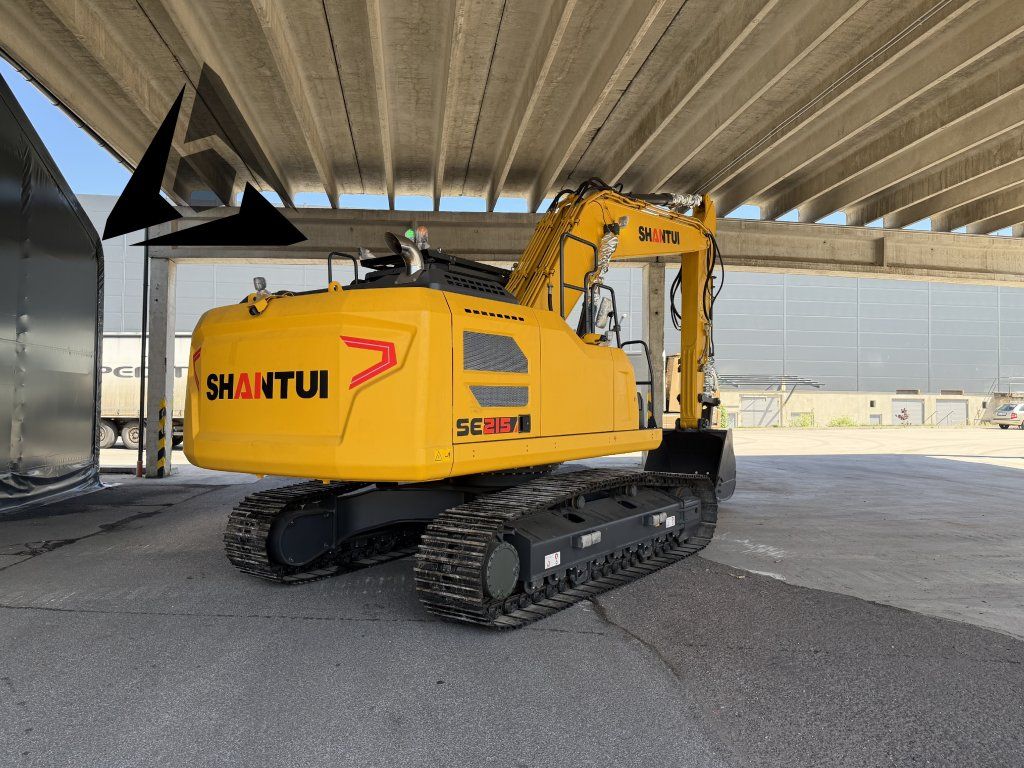

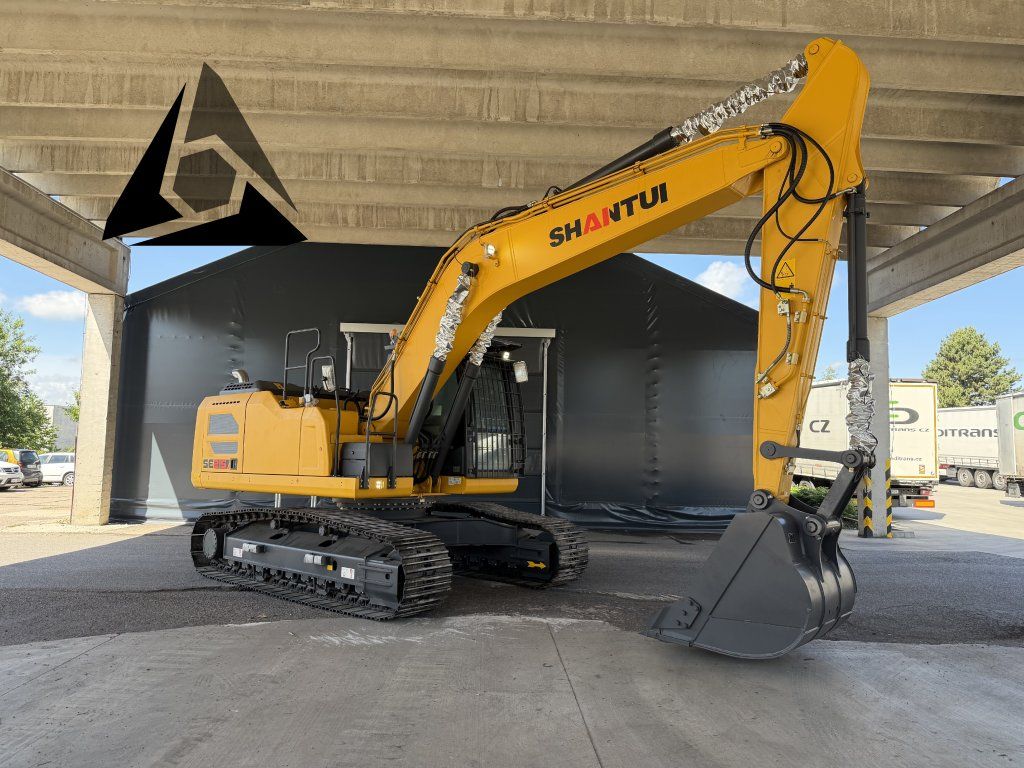

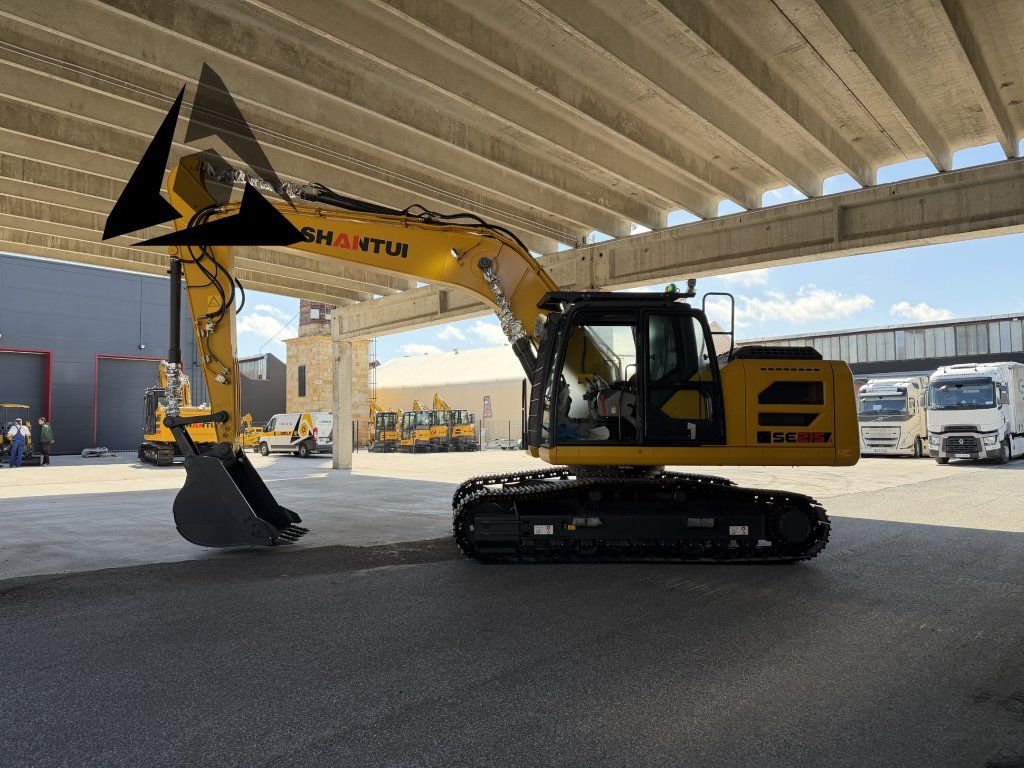

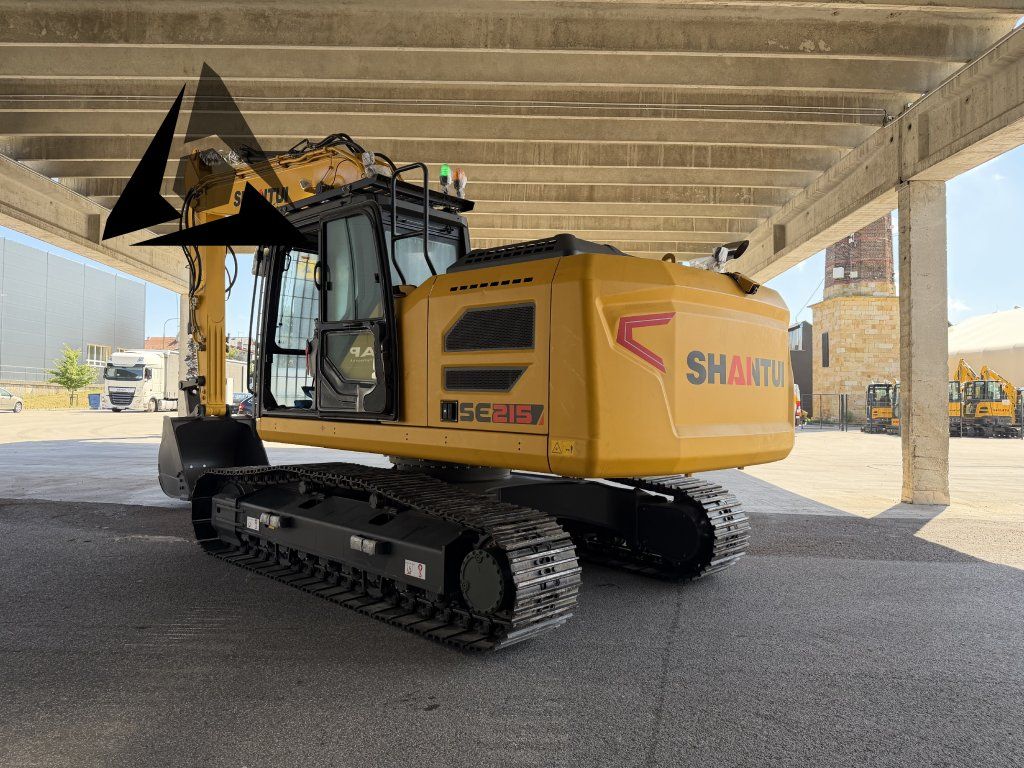

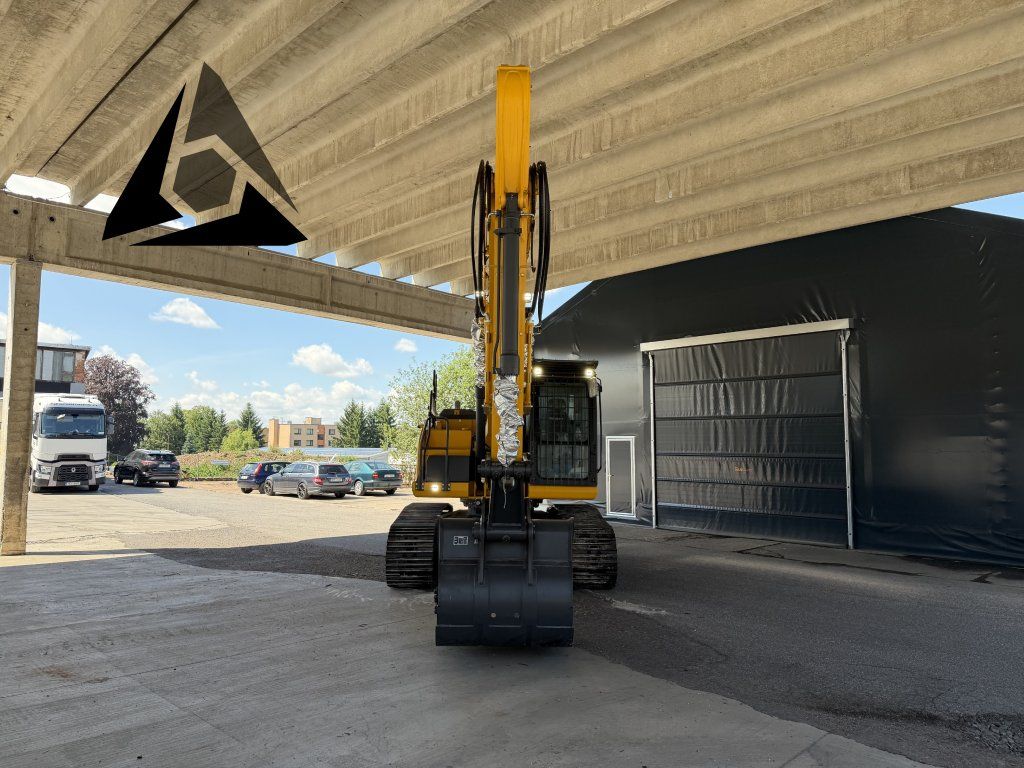

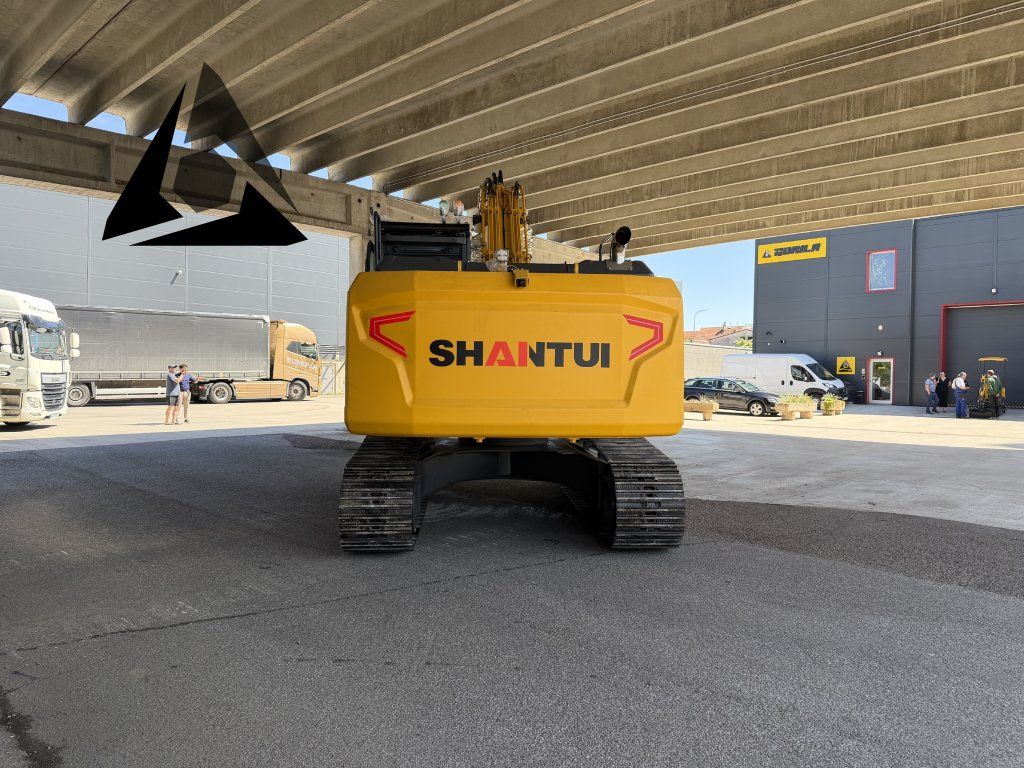

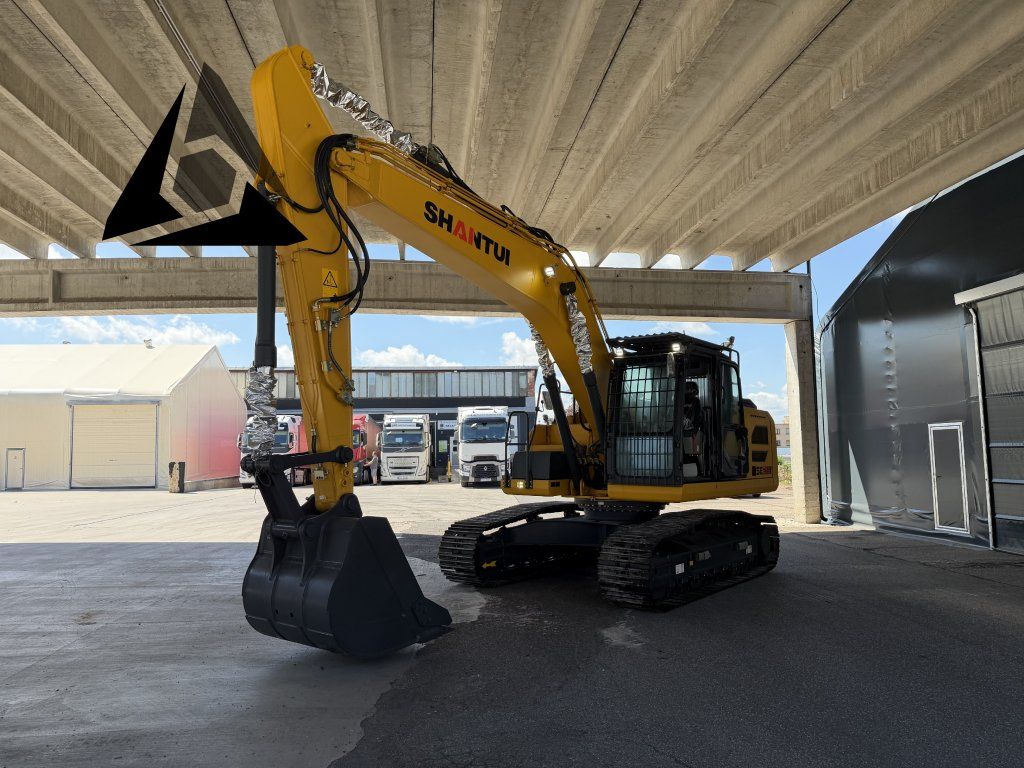

Pásový bagr SHANTUI SE215

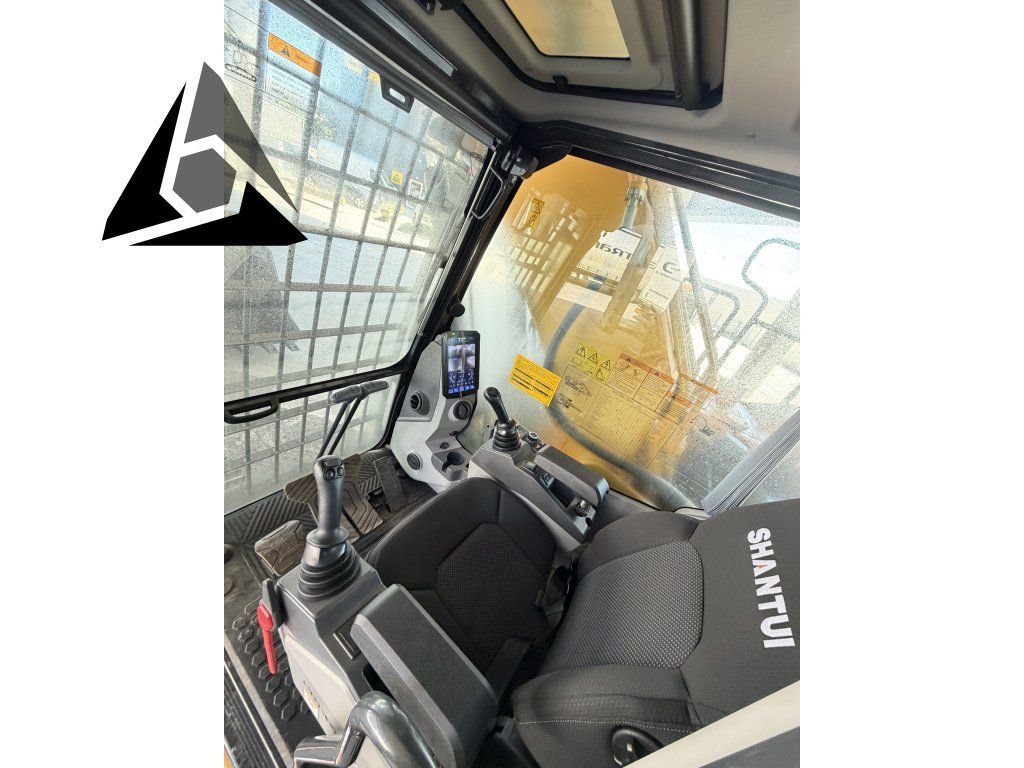

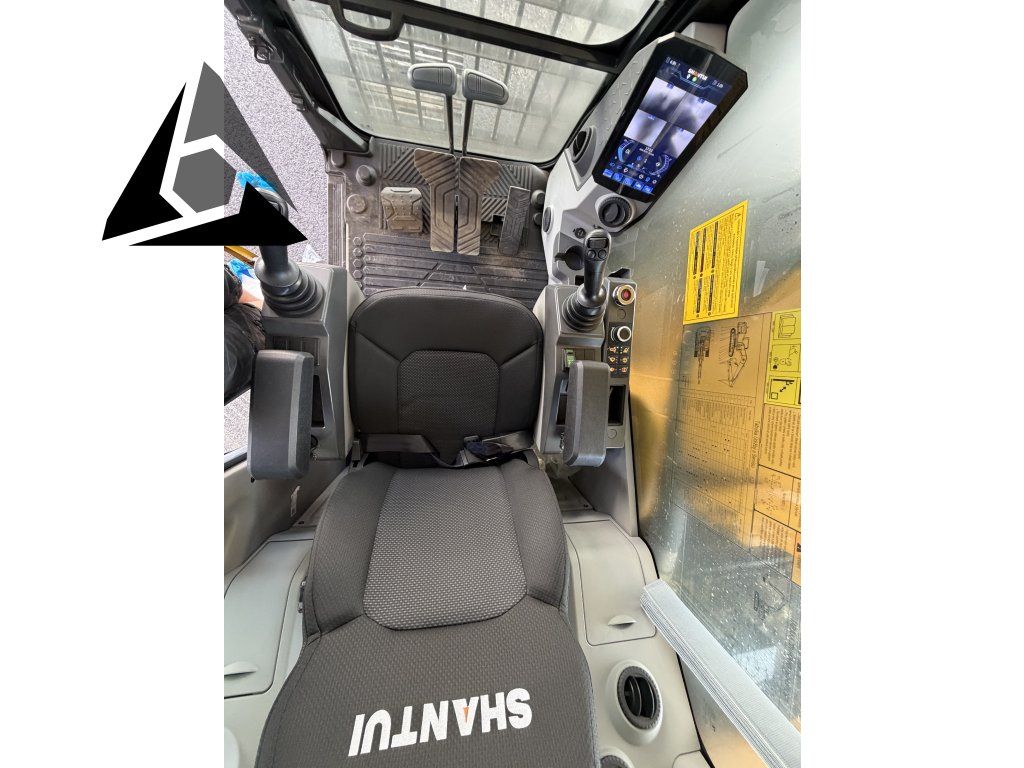

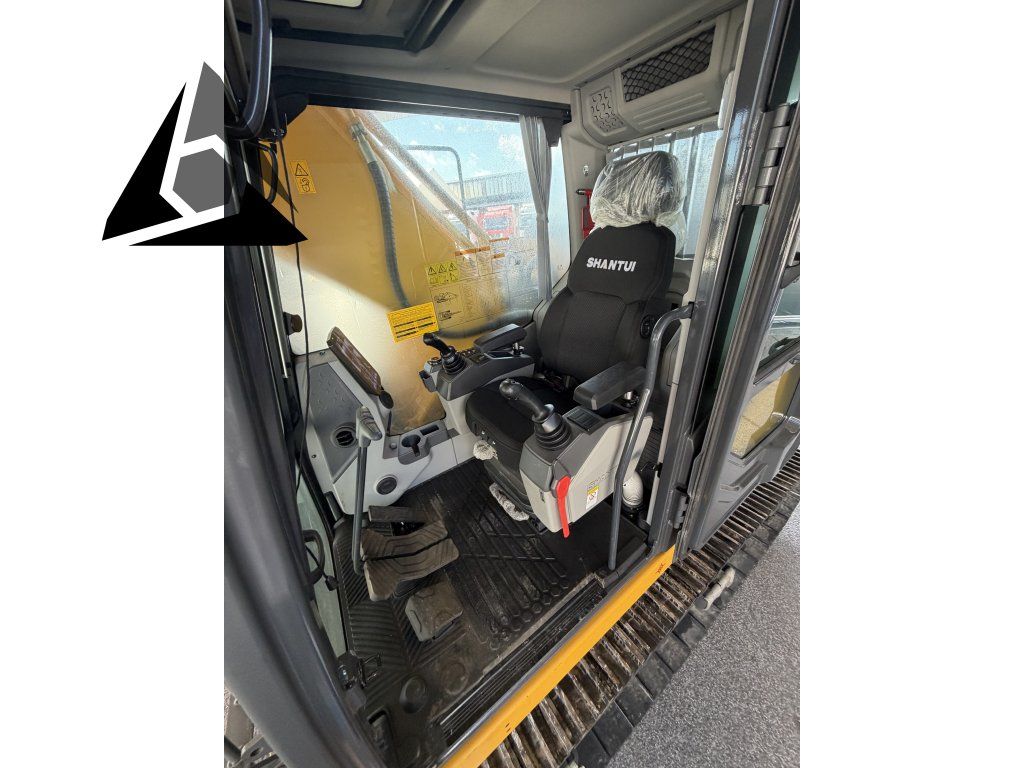

SE215 je výkonné pásové rypadlo v hmotnostní třídě 23,8 t, navržené pro náročné zemní práce, těžbu i stavební projekty. Pohání jej spolehlivý šestiválcový motor Cummins o výkonu 129 kW splňující emisní normu Euro V. Díky silnému hydraulickému systému s průtokem až 2 × 250 l/min, hloubicí síle lžíce až 148 kN a maximální hloubce výkopu 6,51 m nabízí vysokou produktivitu i při nejnáročnějších aplikacích. Robustní podvozek, vysoká trakční síla a prostorná ergonomická kabina zajišťují stabilitu, komfort obsluhy a dlouhodobou spolehlivost v těžkých provozních podmínkách.
| Kategorie: | Minibagry SHANTUI |
|---|
Technické parametry bagru SE215
Motor
- Model: Cummins B6.7
- Typ: Vodou chlazený řadový šestiválec s turbodmychadlem a vysokotlakým vstřikováním Common Rail
- Počet válců: 6
- Zdvihový objem: 6,7 l
- Emisní norma: Tier 4 / Euro V
- Jmenovitý výkon: 129 kW při 2 200 ot./min

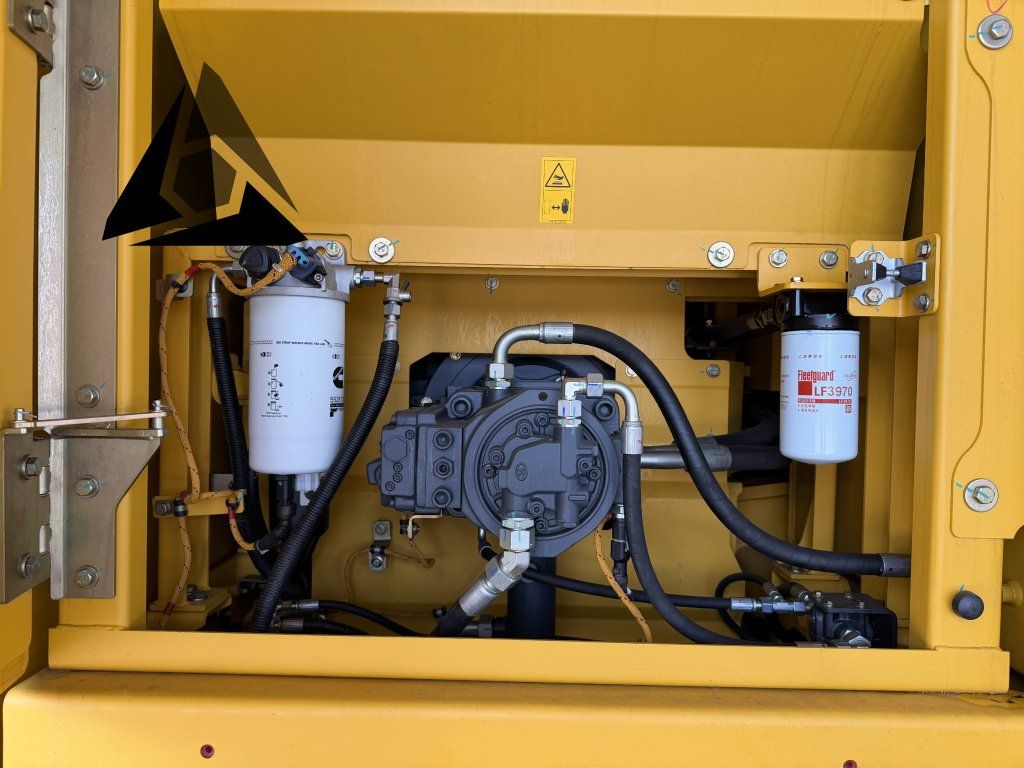

Hydraulický systém
- Typ: Axiální pístová čerpadla s proměnným průtokem
- Jmenovitý průtok: 2 × 250 + 20 l/min
Hloubicí síla (ISO 6015)
- Hloubicí síla lžíce: 137 kN / 148 kN (Power Boost)
- Hloubicí síla ramene: 99 kN / 107 kN (Power Boost)
Pracovní rozsah
| Parametr | Hodnota |
|---|---|
| Maximální výška hloubení | 10 060 mm |
| Maximální výška vysypávání | 7 170 mm |
| Maximální hloubka hloubení | 6 510 mm |
| Maximální vertikální hloubka hloubení | 5 800 mm |
| Hloubka výkopu při rovném dně (2,5 m) | 6 300 mm |
| Maximální dosah při hloubení | 9 865 mm |
| Maximální dosah při hloubení na úrovni terénu | 9 670 mm |
| Minimální poloměr otáčení pracovního zařízení | 2 970 mm |
Lžíce
- Typ: Hloubicí
- Objem: 0,45–1,20 m³ (standardně 1,1 m³ SAE)
- Šířka: 1 309 mm

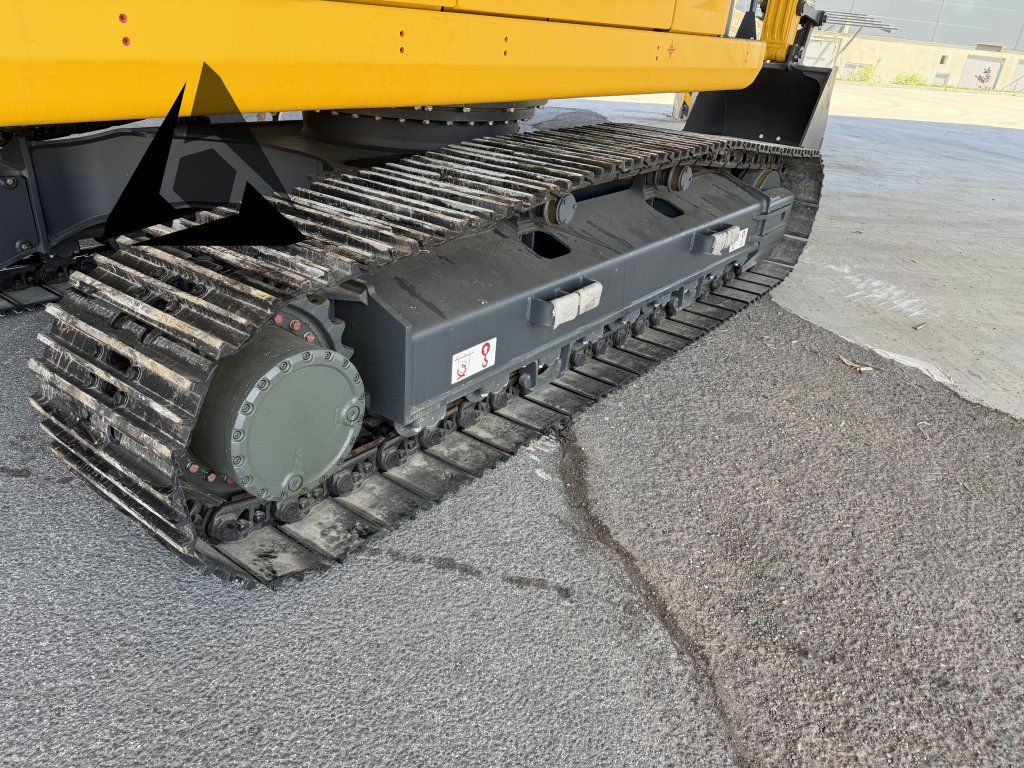

Pojezdový systém
- Pojezdový motor: GM41
- Počet pojezdových rolen: 9 × 2
- Počet nosných kladek: 2 × 2
- Počet článků pásu: 49 × 2
- Rychlost jízdy: 3,3 / 5,3 km/h
- Trakční síla: 214 kN
- Stoupavost: 70 % (35°)
Otočný systém
- Rotační motor: HM5X130
- Rychlost otáčení: 0–11 ot./min
Rozměry
| Označení | Parametr | Hodnota |
|---|---|---|
| A | Celková délka | 9 630 mm |
| B | Celková délka pásů (přeprava) | 5 020 mm |
| C | Výška k hornímu bodu výložníku | 3 060 mm |
| D | Celková šířka | 2 980 mm |
| E | Výška ke střeše kabiny | 3 100 mm |
| F | Světlá výška protizávaží | 1 070 mm |
| G | Minimální světlá výška | 470 mm |
| H | Poloměr otáčení zádi | 2 980 mm |
| I | Rozvor | 3 655 mm |
| J | Délka pásu | 4 456 mm |
| K | Rozchod pásů | 2 380 mm |
| L | Celková šířka pásů | 2 980 mm |
| M | Šířka pásových desek | 600 mm |
| O | Výška kapoty | 2 575 mm |
| P | Šířka otočného rámu | 2 725 mm |
| Q | Vzdálenost středu otáčení k zádi | 2 910 mm |
Náplně
| Kapalina | Objem |
|---|---|
| Palivová nádrž | 405 l |
| Chladicí kapalina | 33 l |
| Motorový olej | 25 l |
| Nádrž hydraulického oleje | 190 l |
| Celková kapacita hydraulického systému | 300 l |
Hmotnost
- Provozní hmotnost: 23 800 kg
- Měrný tlak na podloží: 49,3 kPa
Konfigurace stroje
- Výložník: 5 700 mm
- Rameno: 2 925 mm
SE215 je pásové hydraulické rypadlo v kategorii 24 t, vybavené motorem Cummins 129 kW, standardní lžící 1,1 m³, maximální hloubkou výkopu 6,51 m a dosahem téměř 9,9 m, což jej předurčuje pro náročné zemní práce, těžbu a velké stavební projekty.
